Szia! A CNC kéttárcsás csiszológépek beszállítójaként a saját bőrömön tapasztaltam, mennyire fontos a csiszolókorongok párhuzamos tartása. Ebben a blogban megosztok néhány tippet a csiszolókorongok párhuzamosságának beállításához egy CNC duplatárcsás csiszológépben.
Miért számít a párhuzamosság?
Először is beszéljünk arról, miért olyan fontos a párhuzamosság. Ha a csiszolókorongok párhuzamosak, akkor a munkadarabok egyenletes felületkezelést kapnak. Ez jobb minőségű termékeket és kevesebb selejtet jelent. Ha a tárcsák nem párhuzamosak, egyenetlen csiszoláshoz vezethet, ami mindenféle problémához vezethet, például rossz méretpontossághoz és durva felületkezeléshez.
Eszközök, amelyekre szüksége lesz
Mielőtt elkezdené a párhuzamosság beállítását, szüksége lesz néhány eszközre. Szüksége lesz egy számlapjelzőre, egy hézagmérőre és egy alátétkészletre. A számlapjelzővel a tárcsák párhuzamosságát mérik, a hézagmérővel a tárcsák közötti hézagot, az alátétekkel pedig a tárcsák helyzetének apróbb módosításait.
Útmutató lépésről lépésre
Íme egy lépésről lépésre bemutatott útmutató a csiszolókorongok párhuzamosságának beállításához egy CNC kéttárcsás csiszológépben:
-
Készítse elő a gépet
- Győződjön meg arról, hogy a gép ki van kapcsolva és ki van húzva a konnektorból.
- Tisztítsa meg a csiszolókorongokat és a munkaasztalt, hogy eltávolítson minden törmeléket és szennyeződést.
- Ellenőrizze a csiszolókorongok állapotát. Ha elhasználódtak vagy sérültek, a folytatás előtt cserélje ki őket.
-
Szerelje fel a tárcsajelzőt
- Szerelje fel a tárcsajelzőt a gép munkaasztalára. Győződjön meg arról, hogy biztonságosan rögzítve van és úgy van elhelyezve, hogy a jelzőcsúcs hozzáérjen a csiszolókorong felületéhez.
- Állítsa nullára a számlapjelzőt. Ez referenciapontot ad a mérésekhez.
-
Mérje meg a párhuzamosságot
- Kézzel lassan forgassa a csiszolókorongot. A lemez forgatása közben figyelje a tárcsa kijelzőjét. A mutatónak következetes leolvasást kell mutatnia. Ha az olvasás változó, az azt jelenti, hogy a lemez nem párhuzamos.
- Végezzen méréseket a lemez kerületének több pontján. Ez pontosabb képet ad a lemez párhuzamosságáról.
-
Állítsa be a párhuzamosságot
- Ha a lemez nem párhuzamos, akkor néhány beállítást kell végrehajtania. Használja az alátéteket a tárcsa helyzetének emeléséhez vagy csökkentéséhez. Kezdje kis módosításokkal, és minden beállítás után ellenőrizze újra a párhuzamosságot.
- Addig állítsa be az alátéteket, amíg a tárcsa mutatója egyenletes értéket nem mutat a lemez kerülete mentén.
-
Ellenőrizze a rést
- Használja a hézagmérőt a csiszolókorongok közötti hézag ellenőrzéséhez. A résnek egyenletesnek kell lennie a tárcsák teljes felületén. Ha a rés nem egyenletes, szükség lehet a párhuzamosság további módosítására.
-
Tesztelje a gépet
- Miután beállította a párhuzamosságot és ellenőrizte a rést, itt az ideje, hogy tesztelje a gépet. Kapcsolja be a gépet, és fuss át egy próbadarabot a darálón. Ellenőrizze a próbadarab felületi minőségét, hogy megbizonyosodjon arról, hogy az egyenletes. Ha a felület nem egyenletes, szükség lehet további módosításokra.
Gyakori problémák és megoldások
Íme néhány gyakori probléma, amelyekkel a csiszolókorongok párhuzamosságának beállításakor találkozhat, és néhány megoldás:
-
Egyenetlen kopás
- Ha a csiszolókorongok egyenetlenül kopnak, ez annak a jele lehet, hogy a párhuzamosság nem megfelelő. Ellenőrizze a párhuzamosságot, és végezze el a szükséges beállításokat.
- Előfordulhat, hogy az egyenletes kopás érdekében rendszeresen meg kell forgatnia a csiszolókorongokat.
-
Rezgés
- Ha a gép vibrál, ez annak a jele lehet, hogy a csiszolókorongok nincsenek kiegyensúlyozva, vagy a párhuzamosság nem megfelelő. Ellenőrizze a lemezek egyensúlyát, és végezze el a szükséges beállításokat.
- Előfordulhat, hogy ellenőriznie kell a gép rögzítését és annak biztonságosságát.
-
Gyenge felületkezelés
- Ha a munkadarabok felületi minősége rossz, az annak a jele lehet, hogy a párhuzamosság nem megfelelő, vagy a csiszolókorongok elkoptak. Ellenőrizze a párhuzamosságot, és végezze el a szükséges beállításokat.
- Előfordulhat, hogy a csiszolókorongokat is ki kell cserélnie, ha elkoptak.
Különféle típusú CNC kéttárcsás csiszológépek

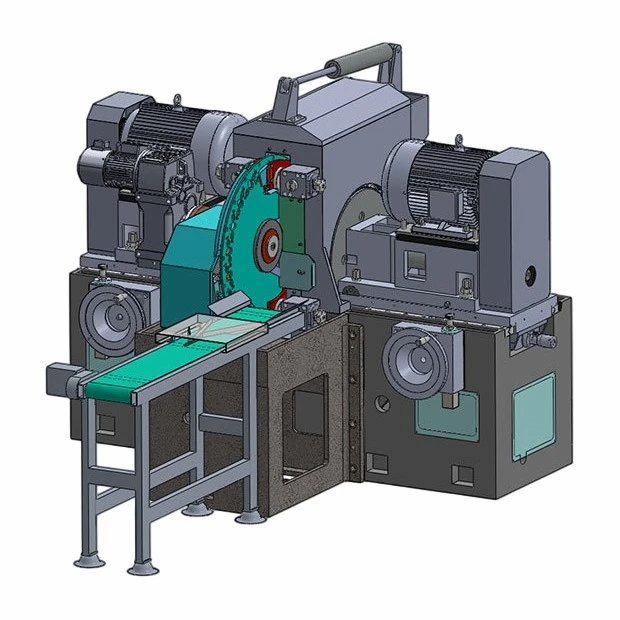

Különféle típusú CNC duplatárcsás csiszológépek állnak rendelkezésre a piacon. Például aDupla tárcsás köszörűgépkiválóan alkalmas speciális alkalmazásokhoz, ahol oda-vissza mozgásra van szükség. AMobiltelefon keret dupla tárcsás csiszológépkifejezetten mobiltelefon-keretek köszörülésére készült, nagy pontosságot és hatékonyságot biztosítva. És aNagy felületű csiszológépkiválóan alkalmas nagy felületek csiszolására.
Következtetés
A CNC kéttárcsás csiszológépben a csiszolókorongok párhuzamosságának beállítása fontos része a gép teljesítményének megőrzésének és a kiváló minőségű termékek biztosításának. Az ebben a blogban vázolt lépések követésével és a megfelelő eszközök használatával könnyedén beállíthatja a párhuzamosságot, és zökkenőmentesen futhat a gépe.
Ha CNC kéttárcsás csiszológépet keres, vagy további információra van szüksége meglévő gépe karbantartásával és üzemeltetésével kapcsolatban, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk Önnek a legtöbbet kihozni csiszolási műveleteiből.
Hivatkozások
- "CNC kéttárcsás csiszológép kezelési kézikönyv"
- "Csiszolástechnikai kézikönyv"
